Процесс и оборудование для пропитки смолой: что нужно знать покупателям

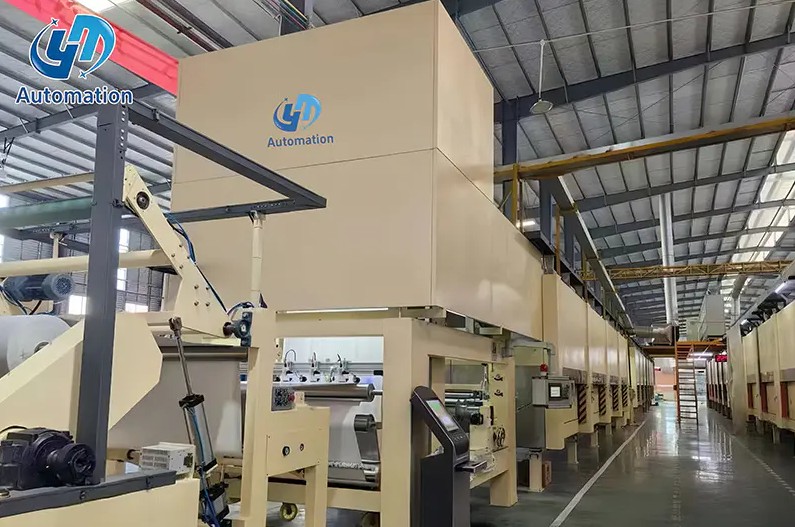

На разматывающем устройстве находится рулон промышленной декоративной бумаги-основы. Через несколько сотен метров полотно выходит пропитанным смолой и готовым к прессованию на ДСП или МДФ. Промежуточным преобразованием является пропитка смолой, которая влияет на качество конечного ламината больше, чем ожидают многие покупатели.

Пропитка смолой – это не просто погружение бумаги в жидкую смолу. Это контролируемая последовательность нанесения смолы, дозирования, сушки, охлаждения и обработки материала. Небольшие изменения в твердом веществе смолы, температуре печи или скорости линии могут превратить приемлемый лист в лист с полосами, вздутиями или неравномерным распределением. Любой, кто производит декоративную бумагу, напольный ламинат или промышленные покрытия, должен понять этот процесс, прежде чем выбирать производственное оборудование.

Что такое пропитка смолой и почему это важно

Пропитка смолой выталкивает жидкую смолу в открытые пустоты пористой подложки. Когда смола затвердевает, она связывается с внутренней структурой материала, а не остается только на поверхности. Именно это отличает настоящую пропитку от простого покрытия.

Этот процесс применяется при модификации древесины, изоляции электрических катушек, герметизации пор металла и производстве волокнистых композитов. В секторе древесных плит пропитка смолой превращает бумагу-основу в твердые, влагостойкие и износостойкие слои, используемые в напольных покрытиях и покрытиях. Обработанная бумага должна выдерживать температуру прессования выше 180°С, противостоять влаге и сохранять видимость декоративного отпечатка.

Три результата имеют наибольшее значение: механическое усиление, барьерная защита и стабильность размеров. Когда один из них выходит из строя, на ламинате сразу же проявляется дефект в виде вздутия, вздутия края или микротрещин на поверхностной пленке.

Основные этапы процесса на линии пропитки

Линию пропитки лучше всего понимать как цепочку согласованных этапов. Каждый этап предъявляет свои требования к машине и системе управления, которая поддерживает их баланс.

1. Размотка: рулон бумаги-основы вводится в линию под контролируемым натяжением.
2. Пропитка: бумага проходит через ванну со смолой или дозаторную установку, в которой жидкость проникает в структуру волокна.
3. Дозирование: прижимные валки или ракельные бруски удаляют излишки смолы и устанавливают заданный вес подборщика.
4. Сушка: пропитанное полотно проходит через печь, в которой испаряются растворители и ускоряется отверждение смолы до необходимого уровня предварительного отверждения.
5. Охлаждение: горячее полотно охлаждается, чтобы предотвратить слипание и обеспечить чистую резку или перемотку.
6. Резка и укладка: лист обрезается по длине и складывается или перематывается для последующего прессования.

Одноступенчатые линии запускают эту последовательность один раз. Двухэтапные линии включают этап вторичного нанесения покрытия и вторую секцию сушки, что дает производителю дополнительный контроль над распределением смолы на поверхности.

Линии одноэтапной и двухэтапной пропитки: их сравнение

Изучая каталог оборудования, вы обычно видите два семейства: одноэтапные линии пропитки и двухэтапные линии пропитки и покрытия бумаги. Практическая разница заключается в том, как часто смолу дозируют на полотно и насколько велика производительность сушки, разделяющая эти дозировки.

Профиль возможностей двух конфигураций

На диаграмме ниже сравниваются два типа линий по шести критериям выбора.

Радарная диаграмма сравнивает профили возможностей одноступенчатой и двухступенчатой линии пропитки по шести критериям выбора. Одноступенчатая линия имеет более высокие показатели производительности и места для установки, поскольку машина короче и проще. Двухступенчатая линия лидирует по точности нанесения покрытия, поскольку имеет независимую вторую ступень дозирования, которую можно настроить после пропитки основания. Обе конфигурации обеспечивают одинаковое проникновение смолы, если станция пропитки спроектирована правильно. Энергоэффективность двухступенчатой ​​линии повышается, когда рекуперация тепла включена в обе секции сушки. Таблица не определяет универсального победителя; это просто показывает, что решение зависит от того, какие критерии доминируют в вашем ассортименте продукции.

Для программы, построенной на стандартной меламиновой бумаге, часто достаточно одноэтапной линии. Если в план входят продукты с верхним покрытием, такие как износостойкий напольный ламинат, двухэтапного пути становится трудно избежать. Поэтому выбор оборудования должен соответствовать вашему ассортименту продукции, а не только рекламируемой максимальной скорости.

Линия одноэтапной пропитки меламиновой бумаги Эта линия включает в себя размотку, пропитку, сушку, нанесение покрытия и укладку стандартной меламиновой бумаги. Он подходит для программ без изделий с верхним покрытием, обеспечивая экономию энергии и равномерное нанесение клея с вероятностью ошибок всего 1%. Посмотреть продукт →

Параметры процесса, определяющие качество пропитки

Качество фиксируется в первые секунды контакта бумаги и смолы. Смола должна проникать в матрицу волокна, не прорезая ее. Дозирующие валики должны оставлять равномерную пленку по всему полотну, независимо от отклонений по массе. Духовка должна сушить лист, не прожаривая поверхность быстрее, чем внутреннюю часть.

Основными регулируемыми переменными являются твердые частицы смолы, вязкость, время погружения или давление, зазор дозирующих валков, скорость линии и температура печи. Каждый из них взаимодействует с другими: более высокое содержание твердых частиц снижает нагрузку на сушку, в то время как более быстрая линия требует либо более длинной, либо более горячей печи.

Типичные твердые частицы смолы по применению

Горизонтальная гистограмма показывает типичное содержание твердых веществ в смоле, используемой в пяти отраслях промышленности. При обработке декоративной бумаги обычно содержание твердых веществ составляет около 54 процентов, чтобы сбалансировать скорость проникновения и производительность сушки. Системы электроизоляции работают с более высоким содержанием твердых частиц, поскольку формулы смол, не содержащих растворителей, упрощают контроль окружающей среды. При модификации древесины используется меньшее количество твердых веществ, поскольку целью является увеличение объема клеточной стенки, а не полное заполнение пор. Этот диапазон объясняет, почему машина должна соответствовать реальной смоле, а не маркетинговой брошюре. Линия, спроектированная с учетом неправильного диапазона содержания твердых веществ, начнет испытывать трудности, как только рецепт изменится.

Важным последствием для покупателей является то, что система смол, которую вы собираетесь использовать, определяет, насколько гибкой должна быть секция пропитки. Линия, настроенная на карбамидоформальдегид с содержанием твердых веществ 55 процентов, будет бороться с меламиновой смолой с содержанием 62 процентов, если только циркуляция ванны, дозирующие валки и выхлопная система не отреагируют. Поставщики, которые разрабатывают собственные станции пропитки, могут более точно настроить эти переменные.

Кривая сушки и настройки духовки

На линейной диаграмме показано, как падает остаточное содержание летучих веществ при прохождении бумаги через печь при 140°C и при 160°C. Обе кривые начинаются при одном и том же уровне растворителя, поскольку полотно поступает с одинаковой влажностью. Первые 30 секунд демонстрируют резкое падение, в то время как жидкий растворитель испаряется непосредственно с поверхности бумаги. После этого кривые выравниваются, поскольку оставшиеся летучие вещества должны диффундировать из более глубоких слоев волокон. При 160°C полотно достигает порога в один процент примерно на 30 секунд раньше, чем при 140°C. Загвоздка в том, что чрезмерная температура может отвердить внешнюю поверхность до того, как высохнет внутренняя часть, задерживая растворитель внутри.

Зональный контроль температуры — веская причина внимательно изучить длину духовки. Короткая духовка с высокой температурой может привести к образованию волдырей. Более длинная печь с консервативным зонированием дает более равномерный результат, но требует больше площади. Этот баланс напрямую влияет на потребление энергии и эксплуатационные расходы.

Вопросы использования энергии и эксплуатационных расходов

Энергия является основной переменной статьей затрат на пропиточной установке, а печь является крупнейшим потребителем энергии. Тепло, которое уходит с выхлопными газами, является чистой потерей, если оно не рекуперировано. Таким образом, конструкция машин оказывает прямое влияние на себестоимость тонны продукции.

Вертикальная гистограмма сравнивает удельное энергопотребление четырех конфигураций сушки. Обычная печь с горячим воздухом потребляет больше всего энергии, поскольку поток выхлопных газов покидает здание с большим количеством тепла. Добавление рекуперации тепла снижает потребление примерно на треть, поскольку теплообменник предварительно нагревает входящий воздух за счет энергии выходящего воздуха. Использование инфракрасного излучения для поддержки горячего воздуха сокращает фазу испарения и еще больше снижает общее количество. Двухступенчатая линия с рекуперацией тепла достигает наименьшего показателя, поскольку вторая секция сушки работает при более низкой температуре. В течение всего производственного года эти различия приводят к эксплуатационным расходам, которые могут превышать разницу в закупочной цене между поставщиками оборудования.

Распространению способствуют два инженерных решения. Первый – это рекуперация тепла на выхлопе печи. Во-вторых, как сбалансированы подача инфракрасного излучения и горячего воздуха. Анализ технологического тепла должен быть обычной частью анализа предложения, а не дополнительным теоретическим занятием. Более подробно об одноэтапных планировках читайте в этой технической записке на сайте оборудование рекуперации тепла в линиях одностадийной пропитки .

На что обратить внимание при выборе линии пропитки

При сравнении предложений цена покупки является наименее полезным числом. Долговечность линии заключается в том, насколько хорошо она ведет себя с вашими смолами, бумагой и графиком работы. Поместите следующий контрольный список в центр оценки на уровне предприятия.

• Совместимость со смолами: может ли линия работать с твердыми частицами, вязкостью, температурой и диапазоном pH существующих и будущих систем смол?
• Равномерность покрытия: позволяет ли дозирующая секция независимо контролировать зазор и давление?
• Производительность сушки: соответствует ли объем печи заданной скорости линии и максимальному дополнительному весу?
• Контроль температуры: может ли каждая зона сохранять заданное значение и быстро восстанавливаться после сращивания бумаги?
• Коммунальные услуги и занимаемая площадь: подходят ли высота машины, расположение вытяжки и подключение к системе охлаждения вашему зданию?
• Послепродажное проектирование: может ли производитель поставлять запасные части, настраивать процесс и быстро реагировать на простои?

Возможности производителя имеют такое же значение, как и геометрия машины. Когда поставщик строит полную линию на своем собственном заводе, контроль допусков становится более жестким, а инженерную историю легче проверить. Вот почему посещение завода должно быть частью процесса покупки. Поставщики с большим опытом производства обычно могут продемонстрировать одно и то же оборудование, работающее на их этаже, а не только на визуализации. Производитель, публикующий информацию о своей заводские и производственные возможности делает этот обзор намного проще.

Компании, которые уже имеют одноэтапную линию, но нуждаются в улучшенном контроле поверхности, часто выбирают отдельную машину для нанесения вторичного покрытия вместо замены всей линии. Этот путь модернизации позволяет сохранить инвестиции в исходную сушилку и секцию размотки.

Машина для вторичного нанесения покрытия для улучшенного контроля поверхности Автономная машина, которая добавляет покрытие тыльной и лицевой стороны к существующим одноэтапным линиям, улучшая качество покрытия и износостойкость. Идеально подходит для компаний, которым требуется лучший контроль поверхности без замены всей линии пропитки. Посмотреть продукт →

Выбор линии пропитки — это прогноз того, какой объем контроля процесса вам понадобится в ближайшие десять лет. Через эту машину будет проходить каждый сорт ламината, партия необработанной бумаги и новый состав смолы. Линия, созданная для всей цепочки, от размотки до штабелирования, дает вам возможность адаптироваться к изменениям рынка.

Физика пропитки смолой хорошо изучена. Смола должна успеть проникнуть, растворитель должен успеть уйти, а температура должна быть зонированной, чтобы полотно высыхало равномерно. Оборудование, которое соблюдает эту последовательность, преобразует знания в повторяемую продукцию. Когда вы оцениваете поставщиков, подумайте, являются ли их инженерные принципы видимыми и проверяемыми, потому что это хороший сигнал о том, как они будут поддерживать вас после продажи.
