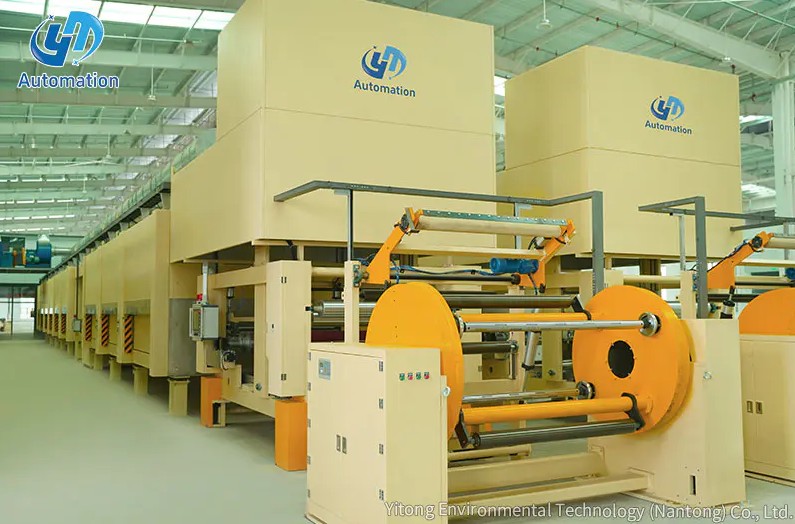

Что такое ротационный размотчик?

A роторный размотчик представляет собой машину для обработки рулона, которая непрерывно подает рулон материала (например, бумаги, пленки, фольги, ткани или нетканого материала) на последующий процесс переработки, печати, нанесения покрытия или ламинирования с контролируемой скоростью и натяжением. Он вращает основной валок по мере расхода материала, обеспечивая постоянную и постоянную подачу полотна без перерывов. В отличие от ручных или статических размоточных стендов, ротационный размоточный станок включает в себя активный контроль натяжения, а в автоматизированных конфигурациях - возможность сращивания или смены рулонов, что позволяет продолжать производство непрерывно, когда один рулон израсходован. Это основной элемент оборудования любой непрерывной производственной линии.

Основная функция: что делает ротационный размотчик на производственной линии

В любом производственном процессе, основанном на использовании сети, будь то печать, резка, ламинирование, нанесение покрытия, тиснение или обработка, сырье поступает в виде намотанного рулона. Задача ротационного размоточного устройства заключается в преобразовании намотанного рулона в движущееся плоское полотно, движущееся с нужной скоростью и натяжением в секцию обработки машины.

Три основные функции, которые выполняет ротационный размоточный станок:

• Вращение рулона: Разматыватель удерживает и вращает исходный рулон, распределяя материал со скоростью, необходимой для последующего процесса — несколько метров в минуту для медленной точной работы или 300–800 метров в минуту в высокоскоростном производстве бумаги или пленки.
• Контроль натяжения: По мере уменьшения диаметра рулона от полного до пустого инерция вращения постоянно меняется. Без компенсации натяжение полотна будет постепенно увеличиваться по мере сжатия рулона. Система контроля натяжения автоматически регулирует тормозное или приводное усилие для поддержания заданного уровня натяжения по всему используемому диаметру рулона.
• Выравнивание веб-сайта: Многие ротационные размоточные машины включают в себя систему боковой направляющей полотна, которая корректирует поперечное положение полотна при его разматывании, компенсируя неровности намотки рулона и предотвращая смещение полотна с пути обработки машины.

Структурные компоненты ротационного разматывателя

Роторный размотчик состоит из нескольких интегрированных подсистем, каждая из которых способствует стабильной и последовательной доставке рулонов. Понимание этих компонентов помогает операторам и инженерам правильно определять, вводить в эксплуатацию и обслуживать оборудование.

Рама машины и поддержка барабана

Рама является структурной основой размоточного устройства и выдерживает полный вес загруженного исходного рулона, который может варьироваться от От 200 кг до нескольких тонн в зависимости от ширины материала и диаметра рулона. Сверхпрочные рамы изготавливаются из высокопрочного стального листа (например, конструкционной стали А3), сваренного в жесткую коробчатую или портальную конструкцию. Жесткость имеет решающее значение: прогиб рамы под нагрузкой может изменить геометрию пути полотна и вызвать изменение натяжения и ошибки отслеживания.

Опора бобины, также называемая разматывающей оправкой или узлом оправки, удерживает сердечник исходного рулона и передает на него вращательное усилие. Опоры предохранительного зажимного типа надежно фиксируют сердцевину рулона во время высокоскоростного вращения, предотвращая осевое или радиальное проскальзывание, которое может привести к падению рулона или разрыву полотна. А Спиралевидный вал Φ76 мм — это общий стандартный размер для размотки бумаги и пленки, соответствующий бумажной гильзе диаметром 76 мм (3 дюйма), широко используемой в перерабатывающей промышленности. Разжимные патроны или пневматические цанги захватывают сердечник изнутри, обеспечивая быструю и надежную замену рулонов.

Система контроля натяжения

Система контроля натяжения является наиболее технически сложной подсистемой ротационного размоточного устройства. Его цель — автоматически поддерживать заданный уровень натяжения полотна независимо от изменений диаметра рулона, скорости линии или ускорения и замедления процесса.

Контроль напряжения достигается с помощью одного или комбинации следующих подходов:

• Магнитопорошковый тормоз: Тормозное устройство скользящего типа, установленное на валу размотки. Тормоз создает контролируемый тормозной момент, препятствуя свободному вращению валка. По мере уменьшения диаметра рулона контроллер увеличивает тормозной момент для поддержания постоянного натяжения полотна. Магнитно-порошковые тормоза обеспечивают плавную, бесступенчатую регулировку натяжения и широко используются при размотке в легких и средних условиях.
• Сервомоторный привод: В конфигурациях с электроприводом размотки серводвигатель приводит в движение вал размотки в направлении размотки, активно контролируя крутящий момент и, следовательно, натяжение. Системы с сервоприводом быстрее реагируют на изменения напряжения и используются в высокоскоростных, чувствительных к точности приложениях, таких как гибкая электроника и фармацевтическая упаковка.
• Обратная связь датчика нагрузки (преобразователя силы): Тензодатчики, установленные на опорном ролике или на неподвижных натяжных роликах, измеряют фактическое натяжение полотна в режиме реального времени. Сигнал натяжения поступает обратно на контроллер тормоза или привода, который регулирует выходной крутящий момент для поддержания заданного значения. Системы тензодатчиков обеспечивают точность контроля натяжения ±1–3% от заданного значения в стабильных условиях.
• Система танцорных роликов: Свободно плавающий ролик с грузом или пневматической нагрузкой опирается на полотно между размоткой и первым выходным зажимом. Позиция танцора отражает баланс между материальным предложением и технологическим спросом. Датчик положения отслеживает местоположение танцора и сигнализирует контроллеру натяжения о необходимости соответственно ускорить или замедлить раскручивание, обеспечивая встроенную низкочастотную буферизацию напряжения.

Веб-система руководства

Родительские рулоны никогда не наматываются с идеальной однородностью в поперечном направлении — смещение кромок, телескопирование сердцевины и изменение ширины материала заставляют полотно смещаться вбок при разматывании. Система направляющих полотна исправляет это, определяя положение края полотна или центральной линии и перемещая стойку размотки или направляющий ролик для повторного центрирования полотна. Краевые датчики, использующие ультразвуковую, оптическую или контрастную технологию, определяют положение полотна с точностью до ±0,1–0,5 мм , приводные исполнительные механизмы, которые поддерживают регистрацию на протяжении всего рулона.

Механизм загрузки рулона

Безопасная и быстрая загрузка тяжелого исходного рулона на вал размотки является критически важным эксплуатационным требованием. Механизмы загрузки рулонов варьируются от простых ручных подъемных систем с точками крепления подъемника на раме до гидравлических или электрических подъемных столов, которые поднимают рулон на высоту вала без ручного подъема, до полностью автоматических устройств смены рулонов, которые подхватывают новые рулоны из напольных люлек и устанавливают их на вал под управлением машины. Выбор механизма загрузки зависит от веса рулона, частоты переналадки и имеющейся численности операторов.

Типы ротационных размотчиков: однопозиционные и револьверные конфигурации

Роторные размотчики выпускаются в двух принципиальных конфигурациях, отличающихся подходом к переналадке валков — переходу с одного израсходованного валка на другой.

Однопозиционный (однопозиционный) размотчик

Самая простая конфигурация рассчитана на один рулон за раз. Когда рулон израсходован, линия должна остановиться, пустая сердцевина удалена, загружен новый рулон, а полотно вручную или полуавтоматически пропускается через машину, прежде чем производство возобновится. Размоточные машины с одной станцией дешевле, проще в обслуживании и подходят для операций, где время смены рулонов приемлемо по отношению к длине производственного цикла — обычно на линиях с более низкой скоростью, при переработке небольших тиражей или при работе с материалами, слишком деликатными для сращивания на лету.

Револьверный (дуплексный или многокатушечный) размотчик

Револьверный размотчик удерживает два или более положения рулона на вращающемся рычаге или карусели. Пока активный рулон разматывается, следующий рулон предварительно загружается и готовится в режиме ожидания. Когда активный рулон приближается к истощению, турель вращается, чтобы привести новый рулон в активное положение, и выполняется автоматическое или полуавтоматическое соединение — соединение хвостовой части истекающего полотна с передней кромкой нового рулона без остановки линии.

Револьверные размотчики позволяют сращивание с нулевой скоростью (полотно ненадолго останавливается в точке сращивания, пока линия работает от аккумулятора) или летающее сращивание (сращивание производится на полной скорости с использованием клейких полосок на новом сердечнике рулона). Револьверные размоточные машины с летающим сращиванием незаменимы на высокоскоростных линиях по производству бумаги, пленки и гибкой упаковки, где любая остановка приводит к образованию отходов и нарушает последующие процессы, которые не терпят перерывов.

Основные технические характеристики ротационного размоточного устройства

При выборе ротационного размоточного устройства для конкретного применения необходимо определить следующие параметры, чтобы обеспечить правильный размер и конфигурацию машины:

Отрасли и области применения, где необходимы ротационные размотчики

Роторные размотчики используются везде, где намотанный рулон материала является отправной точкой непрерывного процесса производства или переработки. Спектр отраслей и конкретных применений широк:

• Производство бумаги и санитарно-гигиенических изделий: Размотка исходных рулонов бумаги для продольной резки, раскатки, печати, нанесения покрытия, ламинирования и переработки санитарно-гигиенических материалов. Рулоны бумаги могут весить несколько тонн и иметь диаметр более 2500 мм, что требует конструкции прочной рамы и контроля натяжения с высоким крутящим моментом.
• Гибкая упаковка: Подача пластиковой пленки, алюминиевой фольги, бумаги и ламинированных полотен в машины для изготовления пакетов, линии наполнения-запечатывания и станции нанесения покрытия. Гибкие упаковочные линии требуют точного контроля натяжения, чтобы предотвратить растяжение пленки, которое может привести к ошибкам совмещения при многоцветной печати.
• Печать и конвертация этикеток: Размотка этикеточного материала, защитной пленки и полотна напечатанных этикеток в линии печати этикеток и финишные линии. Высокоскоростное преобразование этикеток требует быстрого контроля натяжения и точного управления полотном для обеспечения точности совмещения от края до края. ±0,1–0,2 мм .
• Производство нетканых материалов и текстиля: Подача рулонов спанбонда, мелтблауна и тканых материалов на линии ламинирования, резки и переработки гигиенических товаров, медицинского текстиля и геотекстиля. Нетканые материалы растяжимы и требуют осторожного контроля натяжения для предотвращения деформации.
• Производство аккумуляторов и электроники: Размотка электродной фольги, сепараторов и рулонов токосъемников для сборки элементов литий-ионных аккумуляторов. Эти ультратонкие и хрупкие материалы требуют исключительно точного контроля натяжения — часто в пределах ±1 Н — и обращение без загрязнения.
• Гофрированный картон и картон: На участках с одинарной и двойной подложкой линии по производству гофрокартона используются ротационные размотчики для подачи рулонов лайнера и гофрированного картона на высокой скорости и с постоянным натяжением для поддержания толщины и качества склеивания готового картона.

Роторная размоточная машина и статическая размоточная стойка: основные различия

Статическая размоточная стойка — самая простая форма держателя рулона — поддерживает рулон на оси и позволяет ему свободно вращаться, когда полотно стягивается приводом, расположенным ниже по потоку. Хотя статическая стойка достаточна для применений с очень низкой скоростью или низким натяжением, она не обеспечивает контроля натяжения и не подходит для любого процесса, требующего постоянного натяжения полотна, контролируемого замедления или работы на высокой скорости.

Распространенные проблемы при ротационной размотке и способы их предотвращения

Проблемы с производительностью роторного размоточного устройства обычно возникают из-за небольшого набора повторяющихся причин. Упреждающее решение этих проблем посредством настройки и обслуживания машины предотвращает большинство разрывов полотна, нарушений натяжения и ошибок регистрации в последующих процессах.

Изменение натяжения и разрывы паутины

Скачки натяжения во время ускорения или замедления, а также постепенное увеличение натяжения по мере уменьшения диаметра рулона являются основными причинами разрывов полотна. Меры профилактики включают в себя проверку того, что компенсация натяжения конуса системы контроля натяжения правильно откалибрована с учетом модуля упругости материала, проверка того, что давление воздуха танцора или обнуление тензодатчика находятся в пределах технических характеристик, а также подтверждение того, что тормоз или привод реагируют в течение требуемой постоянной времени для используемой скорости линии.

Снос веб-страниц и повреждение краев

Боковое смещение полотна приводит к соприкосновению кромок с конструкцией машины, что приводит к повреждению кромок, образованию пыли и ошибкам совмещения. Системы направляющих полотна требуют проверки калибровки датчиков при каждой смене роликов, чтобы подтвердить, что исходная точка направляющей соответствует фактическому требуемому положению осевой линии или края полотна. Эксцентриситет валка, когда сердечник валка не концентричен с наружным диаметром намотанного валка, вызывает периодические боковые колебания, которые могут превышать полосу коррекции направляющей полотна, вызывая прерывистый дрейф, который направляющая не может полностью подавить.

Повреждения при загрузке рулона

Неправильная загрузка валков — особенно рулонов, загруженных со смещением от центра или с неполностью закрепленным патроном — приводит к прогибу вала под нагрузкой, неравномерному распределению натяжения по ширине полотна и потенциальному падению рулона на скорости. Безопасные опоры зажимного типа с надежным подтверждением зацепления (например, бесконтактным датчиком, проверяющим выдвижение патрона) значительно снижают этот риск в условиях высокоскоростного производства.

Регулярное техническое обслуживание для обеспечения надежной работы ротационного размотчика

Роторные размотчики механически прочны, но требуют регулярного технического обслуживания для поддержания точного контроля натяжения и направления полотна на протяжении всего срока службы.

1. Обслуживание тормозов и магнитопорошковых тормозов: Магнитопорошковые тормоза требуют замены жидкости каждые 1000–2000 часов работы или с интервалом, указанным производителем. Деградированная тормозная жидкость приводит к нестабильному выходному крутящему моменту, что напрямую вызывает изменение натяжения.
2. Калибровка тензодатчика: Проверяйте калибровку нуля и диапазона весоизмерительного датчика ежемесячно или с частотой, указанной в документации на машину. Калибровочный дрейф в тензодатчиках приводит к систематическому смещению напряжения, которое накапливается с течением времени.
3. Проверка патрона и разжимной оправки: Ежеквартально проверяйте сегменты патрона и приводные механизмы на предмет износа, задиров и загрязнений. Изношенные сегменты патрона уменьшают силу захвата сердечника, увеличивая риск проскальзывания сердечника на скорости.
4. Проверка и смазка подшипников: Подшипники размоточного вала несут высокие радиальные и осевые нагрузки из-за большого веса рулона и натяжения полотна. Смазывайте через указанные интервалы времени и заменяйте при первых признаках шума, вибрации или повышения рабочей температуры — обычно выше 70°C на внешней поверхности корпуса подшипника во время бега.
5. Веб-руководство по очистке датчика: Датчики края и линии собирают пыль и отложения материала, которые снижают точность измерения. Очищайте поверхности датчика при каждой замене ролика и проверяйте корректирующую реакцию системы направляющих с помощью тестового смещения, чтобы подтвердить полную работоспособность.
6. Проверка рамы и крепежа: Ежегодно проверяйте сварные швы конструкции и крепежные детали на предмет усталостного растрескивания — особенно в местах с высокими нагрузками, таких как точки крепления опоры мотовила, где динамический вес рулона и растягивающие нагрузки передаются на конструкцию рамы.
